一种超薄六边形BiO2-x片晶光催化剂及其制备方法

光催化有机物降解作为一种绿色技术，可以有效地净化环境污染物（如工业废水、空气中甲醛、甲苯以及氨气等），具有广阔的应用前景，引起了研究者的广泛关注。在过去的几十年中，传统的光催化剂如TiO₂、ZnO等得到了快速的发展，但是这些材料只有在紫外光下才能响应。迄今为止，报道了诸多催化剂仅能在紫外或者可见光下响应，而占太阳能50%以上的近红外光却无法利用。在对半导体光催化材料的研究中，铋系半导体光催化材料因具有独特的电子结构，优良的光吸收能力和较高的光催化性能，从而得到了广泛的研究。

本课题组本发明了一种超薄六边形BiO₂-_x片晶光催化剂的制备方法，采用简单的一步水热过程，将三价态的铋进行氧化，制备了富有氧缺陷的可近红外响应的BiO₂-_x超薄纳米片材料。与块体材料相比，这种超薄片状材料不仅包含大量不饱和配位的表面原子，暴露更多的活性位点，而且超薄的2D结构极大缩短了光生载流子在材料中的传输距离，有效地抑制了光生电子-空穴对的复合。此外，BiO₂-_x材料中，大量表面氧缺陷可以作为光生电子的捕获陷阱，促进光生载流子的分离。在对硝基酚、罗丹明B作为目标降解物的光催化净化实验中，BiO₂-_x光催化剂实现了紫外、可见以及近红外光的全光谱响应，表现出了优异的光催化降解性能，为全光谱响应光催化剂提供了一条可行性方案。

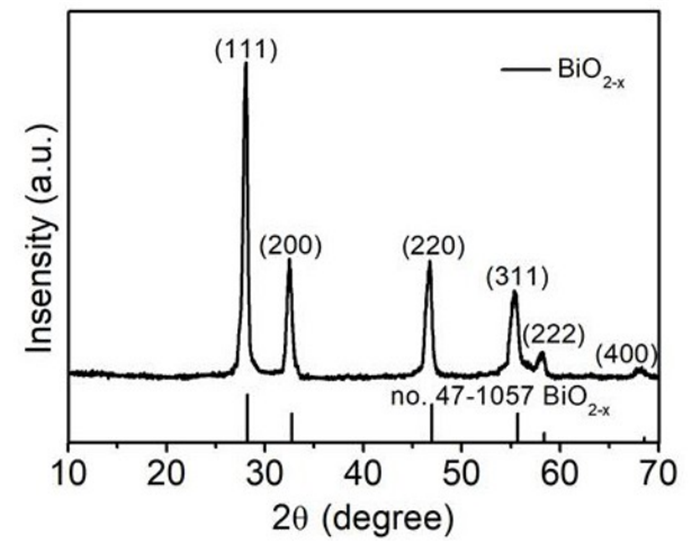

超薄六边形BiO₂-_x纳米片的X射线粉末衍射（XRD）图谱

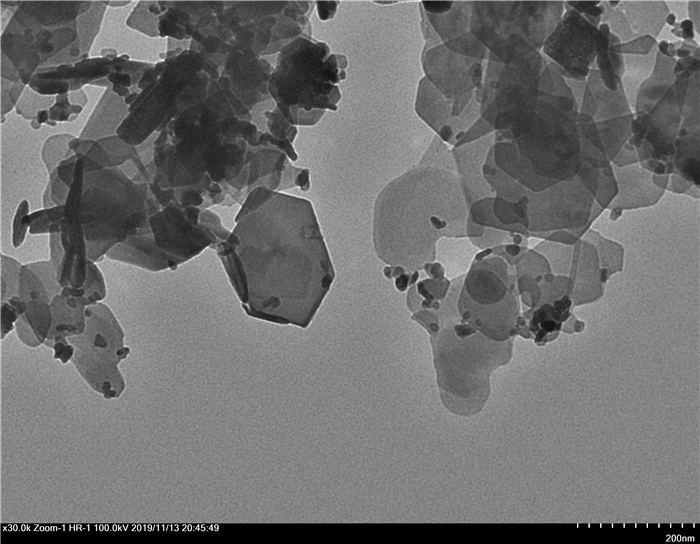

超薄六边形BiO₂-_x纳米片的透射电镜（TEM）照片

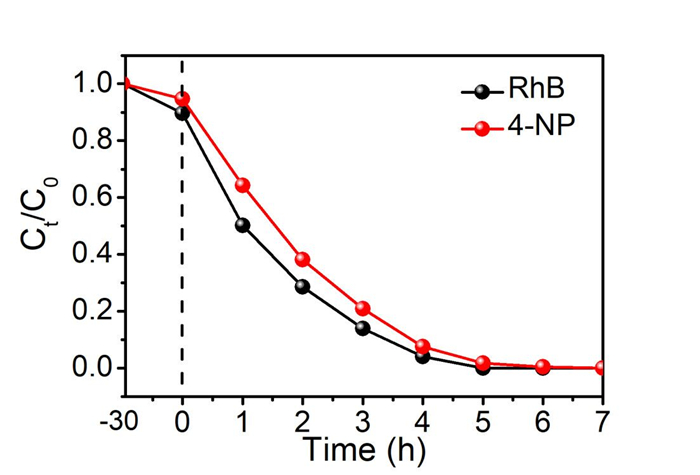

超薄六边形BiO_2-x纳米片降解水中有机污染物实验性能图

图1制备的超薄六边形BiO₂-_x纳米片的X射线粉末衍射（XRD）图谱中的衍射峰归属于BiO₂-_x的衍射峰。图2为制备的超薄六边形BiO₂-_x纳米片的透射电镜（TEM）照片，可以看出制备的BiO₂-_x为六边形片晶结构。所制备的超薄六边形BiO_2-x纳米片在近红外光辐照下的降解水中有机污染物（对硝基酚、罗丹明B）实验性能图如图3所示，可以看出制备的BiO₂-_x材料，在光催化降解对硝基酚、罗丹明B实验中，可以有效的利用近红外光，实现了近红外光能量的利用。

（高星  马业菲）
